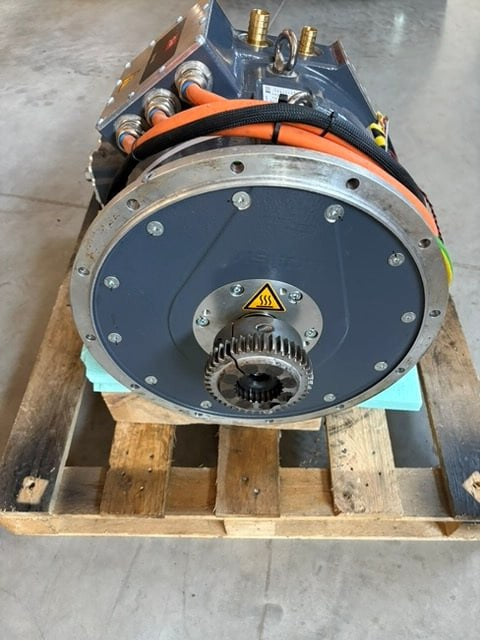

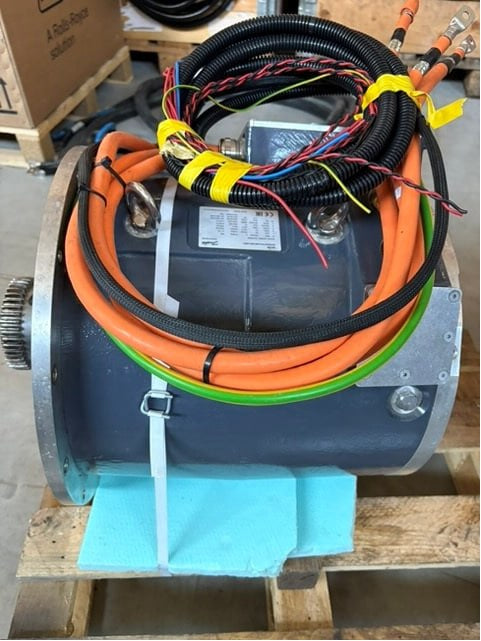

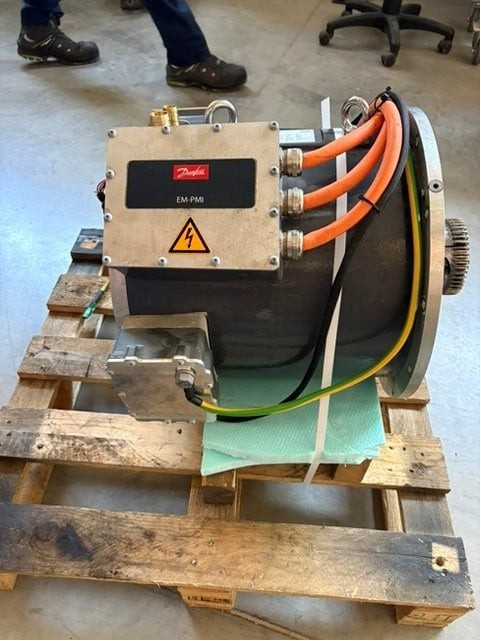

Danfoss EM-PMI300-T310 — augstas efektivitātes pastāvīgo magnētu elektromotors / ģenerators

Danfoss EM-PMI300-T310 ir kompakta, augstas veiktspējas elektromašīna, kuras pamatā ir sinhronās pretestības asistētā pastāvīgā magnēta (SRPM) tehnoloģija. Tā ir īpaši izstrādāta prasīgiem lietojumiem un apvieno augstu efektivitāti, izcilu griezes momenta spēju, robustu konstrukciju un elastīgas uzstādīšanas iespējas.

Ar nominālo efektivitāti aptuveni 96%, šķidruma dzesēšanu un IP65 klases korpusu EM-PMI300-T310 ir piemērots elektriskiem un hibrīd transmisijas sistēmām, smagajai mobilajai tehnikai, vilces sistēmām un ģeneratoru lietojumiem.

Electric-Machine-PMI300-T310.pdf

Galvenās iezīmes

• Līdz 96% nominālā efektivitāte
• Uzlabota SRPM tehnoloģija
• Augsts starta griezes moments — spēj nodrošināt pilnu griezes momentu uzreiz pie negriežošas vārpstas
• Maksimālais motora griezes moments līdz 700 Nm
• 500 VAC nominālais spriegums
• Darbība ar invertora padevi
• Šķidruma dzesēšana ar ūdeni vai ūdens/glikola maisījumu
• Minimālā dzesēšanas šķidruma plūsma: 10 l/min
• Maksimālā dzesēšanas šķidruma temperatūra: +65°C
• Minimālā apkārtējās vides temperatūra: −40°C
• IP65 aizsardzības klase
• Vairākas montāžas iespējas
• Kompakti izmēri: aptuveni 377 mm garums × 408 mm diametrs
• Standarta vienības svars: aptuveni 125 kg

Tipiski pielietojumi

EM-PMI300-T310 ir paredzēts plašam rūpniecisko un mobilo lietojumu klāstam, tostarp:

• Vilces un piedziņas sistēmas
• Smagā mobilā tehnika
• Dīzeļelektriskās sistēmas
• Sērijveida hibrīda lietojumi
• Paralēli hibrīdās piedziņas sistēmas
• Elektromotoru lietojumi
• Ģeneratoru lietojumi
• Startera motora darbība iekšdedzes dzinējiem (ICE)

Danfoss speciāli izstrādāja šo mašīnu, lai tā būtu mazāka, vieglāka un efektīvāka par parastajiem risinājumiem prasīgiem lietojumiem.

Electric-Machine-PMI300-T310.pdf

Pieejamās ātruma versijas

EM-PMI300-T310 sērija ir pieejama vairākās konfigurācijās:

1100 / 1300 / 1600 / 2200 / 2800 / 3200 apgr./min

Atkarībā no izvēlētās versijas un dzesēšanas šķidruma temperatūras, motora konfigurācijas nodrošina nepārtrauktu griezes momentu līdz 399 Nm un maksimālo griezes momentu 700 Nm. Ģeneratoru konfigurācijas ir pieejamas ar nepārtrauktu jaudu līdz 145 kW.

Montāža un dzesēšana

Standarta konfigurācija ietver SAE 4 atloku un DIN 5480 W50x2x24x8f vārpstu. Šķidruma dzesēšanas sistēmai ir nepieciešama minimālā plūsma 10 l/min un tā var darboties ar tīru ūdeni ar atbilstošu korozijas inhibitoru vai piemērotu ūdens/glikola maisījumu.

Kompaktais un robustais dizains padara EM-PMI300-T310 īpaši piemērotu uzstādīšanai, kur telpa, svars, uzticamība un jaudas blīvums ir kritiski.

Pieejamās opcijas

Atkarībā no nepieciešamās konfigurācijas pieejamās opcijas ietver:

• Iebūvēts bezkontakta resolvers
• Izolēti gultņi
• Papildu PT100 tinuma temperatūras sensori
• Zema sprieguma pieslēguma kaste un spaiļu sloksne
• Pretkondensācijas sildītājs
• Alternatīvas N-gala atloka un vārpstas konfigurācijas
• Jūras klasifikācijas iespējas, tostarp ABS, Bureau Veritas, DNV, Lloyd’s Register un RINA

Electric-Machine-PMI300-T310.pdf

Danfoss EM-PMI300-T310 ir lieliska izvēle oriģinālo iekārtu ražotājiem (OEM), sistēmu integratoriem un rūpnieciskiem lietojumiem, kam nepieciešams kompakts, efektīvs un robusts elektromotors vai ģenerators prasīgām darba vidēm.

Specifikācijas, jauda, griezes moments, ātrums un pieejamās opcijas ir atkarīgas no izvēlētās EM-PMI300-T310 konfigurācijas.
